Static Route Summarization

Route Summarization adalah sebuah teknik untuk menyederhanakan jaringan yang kompleks agar proses routing menjadi lebih sederhana. Biasanya mengubah prefix pada network sehingga dapat mencakup jaringan skala besar.

Konfigurasi R-01

1. Konfigurasikanlah IP Address untuk setiap interface yang terhubung ke PC maupun ke R-02 sesuai dengan desain topologi.

2. Setalah itu, Buatlah route ke PC yang berada di R-02 yaitu PC-05 dengan menggunakan network yang sesuai dengan ip pada PC-5 dan ip gateway yang menuju R-02. Jangan lupa untuk memeriksa kembali apakah sudah aktif route yang telah dibuat.

Keterangan :

- dst-address = ip network tujuan yang akan dihubungkan.
- gateway = ip router tujuan yang mengarah ke router sumber.

Konfigurasi R-02

1. Konfigurasikanlah IP Address untuk setiap interface yang terhubung ke PC maupun ke R-01 sesuai dengan desain topologi

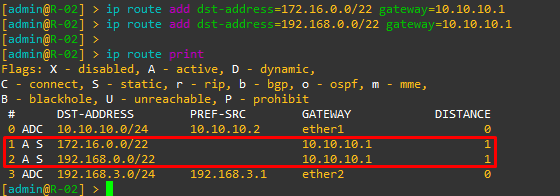

2. Karena pada desain topologi terdapat 2 pasang PC yang dapat dijadikan 1 network maka agar lebih meringkas waktu dan tenaga, anda dapat menggunakan teknik summarization yaitu dengan menggantikan prefix sesuai dengan jumlah host yang ingin dicapai. Misal disini, saya menggunakan /22 untuk kedua pasang PC, maka host yang akan mencakup adalah 4 kali penaikan oktet ketiga, yaitu 172.16.0.1 - 172.16.3.254 sehingga komputer atau perangkat yang berada diluar jaringan tersebut tidak dapat terjangkau.

Keterangan :

- dst-address = ip network tujuan yang akan dihubungkan.
- gateway = ip router tujuan yang mengarah ke router sumber.

Konfigurasi IP Address pada setiap PC yang pastinya sudah terhubung dengan router :

- PC-01 :

- PC-02 :

- PC-03 :

- PC-04 :

- PC-05 :

Pengujian :

Lakukan Pengujian dengan Tes ping dari PC-05 yang berada di R-02 ke semua PC yang berada di R-01 dan dapat dilihat bahwa hasilnya reply yang berarti semua perangkat router maupun PC sudah saling terhubung sehingga dapat disimpulkan bahwa konfigurasi static route summarization sudah berhasil.

 - Sekian dan Terima Kasih -
