LAB 7.1.5 SIMPLE QUEUE RATE LIMIT (PARENT & CHILD)

Simple queue parent & child adalah sebuah layanan yang berfungsi untuk melimitasi bandwidth dengan membagi antara parent dan child. Parent queue difungsikan untuk membantu router menentukan jumlah total bandwidth yang dimiliki (MIR) , sedangkan child queue difungsikan untuk mengatur membuat limit pada setiap client (CIR).

Pada RouterOS, Rate limit di bagi menjadi 2 macam, yaitu :

1. MIR (Maximal Information Rate) adalah jumlah maksimal dari bandwidth yang didapatkan oleh client tersebut. Biasanya nilai MIR ini didapat ketika ada client yang tudak menggunakan bandwidth yang sudah diberikan, sehingga bandwidtg yang diberikan akan berpindah ke client yang aktif.

2. CIR (Committed Information Rate) adalah bandwidth terendah yang didapat client ketika traffic jaringan sangat sibuk atau banyaj client yang aktif. Nilai CIR ini didapat dari nilai limit-at yang daiberikan untuk user. client juga tidak akan mendapatkan bandwidth dibawah dari nilai CIR.

Untuk nilai max-limit, anda dapat menggunakan total bandwidth dan untuk nilai limit-at, anda dapat menggunakan total bandwidth / jumlah client.

Sebelum melakukan konfigurasi, alangkah baiknya anda memastiakan terlebih dahulu router dan client sudah saling terhubung dan mendapakan akses internet.

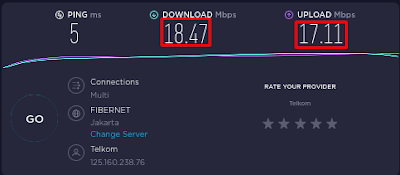

1. Langkah pertama, periksa terlebih dahulu bandwidth yang anda miliki melalui aplikasi speedtest atau situs speedtest.

2. Konfigurasikan parent sebagai nilai MIR atau bandwidth maksimal dengan perintah : queue simple add name=All-Bandwidth target=27.27.27.0/24 max-limit=7M/7M.

Keterangan :

Name = penamaan untuk queue.

target = ip address pengguna yang dituju /  ip client.

max-limit = jumlah maksimal bandwidth antara upload dan download.

3. Kemudian, konfigurasikan CIR atau niali limitasi terendah untuk setiap client. Karena IP target yang digunakan untuk setiap client maka gunakanlah ip dari client tersebut. Lalu, untuk nilai max limit gunakanlah nilai yang ada pada parent, nilai-limit-at adalah nilai yang didapat dari parent/jumlah client.

4. Setelah itu sata melakukan pengujian dengan mendownload salah satu file dari sebuah situs. Lalu, jangan lupa untuk mengaktifkan fitur download pada colums status queue list.

5. Setelah itu, periksa table dwonload yang memperlihatkan paket bandwidth sedang berjalan dan dapat dilihat bahwa bandwidth yang didapatkan adalah 7 Mbps atau nilai MIR.

6. Selanjutnya, lakukan download juga pada client kedua dan dapat dilihat bahwa jika kedua client melakukan penggunaan bandwidth secara bersamaan maka hasilnya adalah kedua client akan mendapakan niali terendah atau CIR.

- Sekian dan Terima Kasih-
